Ввод воды через фундамент: гильзы, герметизация и усадка дома

Правильный ввод воды через фундамент делают так: в стене заранее закладывают гильзу диаметром заметно больше трубы, пропускают через неё трубу ПНД, а зазор заполняют эластичным герметиком или уплотнительной манжетой, не бетоном. Тогда при осадке дома труба не ломается, а влага и грызуны не попадают в подвал. Особенно это важно на глинистых участках, которые «ходят» сезонно.

Зачем нужна гильза

Фундамент и труба живут по-разному. Дом оседает и пучится вместе с грунтом, а труба в траншее остаётся в своём слое. Если труба замоноличена в бетон, любое смещение передаётся на неё напрямую, и на изгибе она трескается или отрывается от фитинга. Гильза создаёт свободное место, внутри которого труба может сместиться.

Что известно про глинистые участки

В Столбовой и Крюкове под домом лежат суглинки и глины. Они сжимаются при высыхании и вспучиваются при замерзании, особенно у границы промерзания. Усадка нового дома идёт первые один-два года и бывает неравномерной. Поэтому гильза должна иметь запас по зазору, а труба внутри неё должна иметь возможность «гулять» вверх-вниз.

Как подобрать гильзу

• Диаметр. Внутренний диаметр гильзы выбирают больше наружного диаметра трубы примерно в 2–3 раза, а при сложных грунтах с запасом ещё больше. Для трубы ПНД 32 подойдёт гильза 90–110 мм.
• Материал. Стальная труба с защитой от коррозии или толстостенный пластик. Стальную обязательно окрашивают.
• Длина. По толщине стены, с выступом по 3–5 см наружу и внутрь.
• Положение. Выше глубины промерзания по возможности не ведём, ввод лучше делать ниже, чтобы труба не замерзала. Если ввод идёт мелко, нужен греющий кабель.

Порядок монтажа

1. На стадии заливки фундамента вставляют гильзу в опалубку и фиксируют, чтобы её не сдвинуло бетоном. Проще заложить её сразу, чем потом сверлить бетон алмазной коронкой.
2. Выдерживают уклон: ввод должен идти с небольшим подъёмом в сторону дома или горизонтально, чтобы вода не стекала в подвал.
3. Прокладывают трубу ПНД, оставляя петлю-компенсатор (небольшой запас длины) перед вводом и после него.
4. Зазор в гильзе заполняют: пенополиэтиленовым жгутом, эластичной мастикой или специальной манжетой с обжимом. Пена монтажная не подходит: она впитывает воду.
5. С наружной стороны фундамент гидроизолируют, а вокруг трубы делают песчаную подушку, чтобы грунт не давил на неё.
6. Внутри дома фиксируют трубу хомутом с отступом от стены, чтобы смещение не передавалось на арматуру.

Основные ошибки

Если дом уже стоит

Старый дом без гильзы не обязательно ломать. Выход такой: аккуратно просверлить отверстие алмазной коронкой, вставить гильзу, закрепить её герметиком и провести трубу заново. Если на месте старого ввода пошла сырость, сначала проверьте, не лопнула ли труба в стене. Иногда проще сменить трассу и сделать новый ввод в другом месте, чем лечить старый.

Что с подвалом и кессоном

Когда скважина стоит далеко от дома, ввод в дом лишь один из узлов. Не менее важен узел у скважины: кессон или адаптер. В Чеховском округе высокие грунтовые воды в низинах у Лопасни, поэтому там мы ставим металлический кессон с анкеровкой или уходим в адаптер: пластиковый может всплыть. Труба от скважины до дома идёт в траншее на глубине ниже промерзания, с песчаной подсыпкой и сигнальной лентой, а вход в дом оформляется по описанной выше схеме.

Остались вопросы по вводу на вашем участке: позвоните +7 (929) 618-97-98, подскажем решение под фундамент и грунт.

Проверка перед засыпкой

Перед тем как засыпать траншею, залейте систему водой под рабочим давлением и выдержите хотя бы час: на манометре не должно быть падения. Осмотрите гильзу с обеих сторон, убедитесь, что труба лежит по центру и не упирается в край. Сфотографируйте узел со всех сторон и приложите снимки к паспорту скважины: когда через несколько лет понадобится ремонт, вы будете знать, где проходит труба и как устроен ввод.

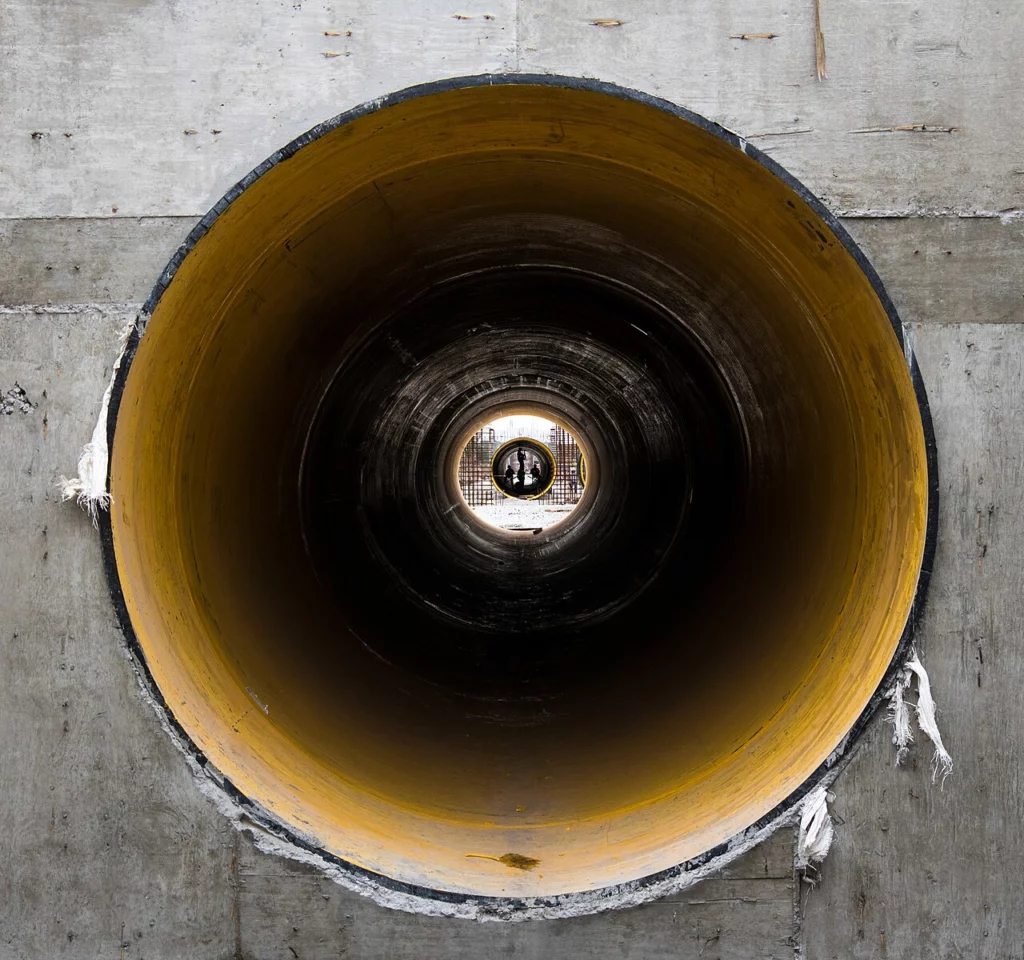

Фото: Tomascastelazo, Wikimedia Commons, CC BY-SA 4.0
